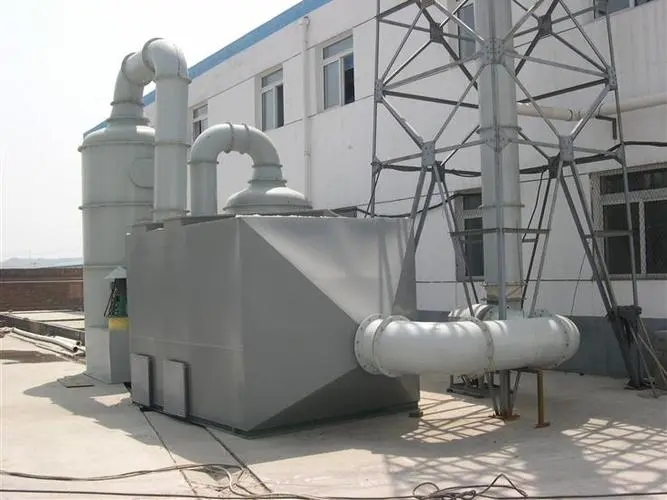

活性炭吸附箱組成結構







活性炭吸附箱作為一種高效的廢氣處理設備，其組成結構主要包括以下幾個部分：



1. 箱體：

     作為整個設備的支撐結構，通常采用不銹鋼、碳鋼或聚丙烯等材料制成。不銹鋼材質具有******的耐腐蝕性和強度，適用于各種復雜的工作環境；碳鋼材質則成本相對較低，但需要進行適當?shù)姆栏幚?；聚丙烯材質具有較***的耐化學腐蝕性和輕質的***點。箱體的厚度應根據型號和處理能力進行選擇，并加固到足以承受結構和運行所需的荷載。



2. 吸附單元：

     這是廢氣凈化器內安裝的核心部件。活性炭層是實現吸附作用的關鍵部分，通常由高質量的活性炭顆粒組成，具有較***的比表面積和孔隙結構，以便更***地吸附和儲存有害氣體或顆粒物。

     活性炭濾料層常采用抽屜盒式設計，結構緊湊，便于更換。盒子由鋼框和穿孔板焊接組成，框架為實體金屬，穿孔板經過點焊固定在框架上，在內盒和外盒之間形成的空腔用于填充活性炭。面板安有手柄，背面貼有閉孔氯丁海綿橡膠以保證密封，后蓋板可以拆卸，方便更換活性炭。



3. 過濾層：

     通常設置在活性炭層的上方，用于過濾空氣中的粗顆粒物和雜質，防止其堵塞活性炭層和影響吸附效果。過濾層一般由網狀材料或?yàn)V紙等構成，具有較***的過濾效果。

4. 氣流進出口：

     明確設置的氣流進出口，以便將待處理的空氣引入活性炭層進行吸附，并將處理后的空氣釋放出去。進出口的位置根據使用場景和設計要求而定，通常位于吸附箱的兩側或***部。



5. 其他輔助部件：

     檢修門：塔體設有檢修門，便于更換濾料和進行塔體維護。

     壓差計：過濾段設置壓差計，壓差計安裝于操作面板上，用于監測過濾段的壓力損失情況。

     脫附凈化裝置：與活性炭吸附箱配套使用，當活性炭吸附飽和后，通過脫附凈化裝置將活性炭中的污染物脫附出來，使活性炭再生，恢復其吸附性能。

     吸附風機：用于提供動力，使廢氣能夠順利通過吸附箱，保證吸附過程的進行。

     脫附風機：在脫附過程中，用于將熱空氣或其他脫附介質吹入吸附箱，幫助活性炭脫附。



總的來說，活性炭吸附箱是一種高效、環保的廢氣處理設備，廣泛應用于化工、制藥、食品加工等行業。
